傳動鏈條主要有滾子鏈、齒形鏈等類型，它們各自具有鮮明的結構特點。

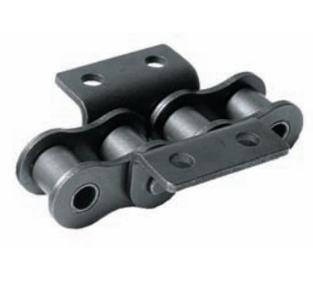

　　一、滾子鏈

　　基本結構單元

　　滾子鏈由內鏈板、外鏈板、銷軸、套筒和滾子組成。內鏈板與套筒是過盈配合，外鏈板與銷軸是過盈配合，而套筒和銷軸之間是間隙配合，滾子則套在套筒上可以自由轉動。

　　例如，在常見的自行車鏈條中，我們可以看到這些結構部件。內鏈板和外鏈板通常是扁平的金屬板，它們的形狀和尺寸決定了鏈條的寬度和強度。

　　工作原理與優勢

　　滾子鏈在工作時，滾子與鏈輪的齒相接觸。當鏈輪轉動時，滾子在鏈輪齒面上滾動，減少了鏈條與鏈輪之間的摩擦磨損。這種滾動摩擦的方式使得滾子鏈能夠承受較大的載荷，并且具有較高的傳動效率。

　　由于其結構相對簡單，滾子鏈的制造工藝比較成熟，成本較低。因此，它在很多中低功率的傳動系統中應用廣泛，如農業機械、摩托車等。

　　局限性

　　滾子鏈的傳動精度相對較低。因為滾子與鏈輪齒之間存在一定的間隙，在高速運轉或?qū)鲃泳纫筝^高的場合，可能會出現跳齒等現象。而且，滾子鏈的噪音相對較大，特別是在高速運轉時，滾子與鏈輪的碰撞和摩擦?xí)a(chǎn)生明顯的噪聲。

　　二、齒形鏈

　　結構特點

　　齒形鏈?zhǔn)怯梢唤M帶有兩外側直邊齒廓的鏈板和若干組交替排列的導板組成。鏈板的齒形與鏈輪的齒形緊密嚙合，其形狀類似于鋸齒，能夠提供更準確的傳動。

　　例如，在一些高精度的機床傳動系統中可以看到齒形鏈的應用。它的鏈板通常比較薄，但強度很高，并且鏈板的齒形經過精 密加工。

　　性能優勢

　　齒形鏈具有較高的傳動精度，因為其齒形與鏈輪的嚙合方式使得傳動過程中幾乎沒有滑動和跳齒現象。它可以在高速、高精度的傳動環境下工作，能夠滿足對同步性要求很高的傳動系統，如汽車發動機的正時傳動系統。

　　齒形鏈的噪音較小，由于其嚙合方式比較平穩，鏈板與鏈輪之間的接觸更加緊密和有序，減少了振動和噪聲的產生。

　　缺點

　　齒形鏈的結構復雜，制造工藝要求高，因此成本也相對較高。而且它的承載能力相對滾子鏈在同等尺寸下可能稍低一些，因為其鏈板的結構特點決定了它在承受較大的拉力時，鏈板的應力分布相對集中。
